Система контролю осьового зсуву ротора NORMA-AD

Одноканальна система контролю осьового зсуву ротора

norma-ad

Функціональні можливості системи:

  •    Вимірювання осьового зсуву ротору турбін, насосів, компресорів;
  •    Цифрова індикація поточного значення осьового зсуву ротору на табло приладу;
  •    Візуалізація добового тренду параметру на моніторі комп’ютера;
  •    Світлодіодна індикація перевищення уставок (попередження+ / аварія+ /попередження- /аварія-), індикація стану лінії зв’язку з датчиком і стану приладу;
  •    Видача сигналів типу «сухі контакти» для зовнішніх пристроїв світлозвукової сигналізації і пристроїв захисту;
  •    Налаштування користувачем уставок, гістерезису і затримки спрацювання реле;
  •    Доступ до архівних даних, відновлення трендів параметрів за вибрану дату або період;
  •    Автоматичне заповнення журналу подій і тривог;
  •    Інтеграція з АСК ТП підприємства на рівні польової апаратури та/або на рівні приладу.

До складу системи входить прилад контролю NCB 0512 і вихрострумовий датчик MTN/EP з перетворювачем сигналу MTN/ECPD-2DC («Monitran» Англія).

Для настройки системи і перегляду архівних даних використовується програмний комплекс NORMA-AD SW1.0.

  • Технічні характеристики
      Параметр Од. вим. Значення
      Діапазон вимірювання
         з датчиком MTN/EP080
         з датчиком MTN/EP200
      мм
      -1,0…0…+1,0
      -2,5…0…+2,5
      Основна відносна похибка вимірювань, не більше за % ±2,5
      Уставки, гістерезис і витримка часу спрацювання   4 (налаштовуванні)
      Виходи реле за подіями   4
      Виходи реле «несправність» (опція)   1
      Параметри комутованих ланцюгів В
      В
      А
      =30
      ~250
      5
      Роздвоєння сигналу від польової апаратури (опція)   4…20мА
      Інтерфейси передачі даних від приладу в зовнішні системи   RS 485
      Ethernet
      Modbus TCP/IP(опція)
      Інтерфейс обміну даними прилад-комп’ютер   Ethernet
      База даних на комп’ютері із спеціалізованим ПЗ   MySQL
      Резервована пам’ять приладу SD-картка (опція) Гб 32
      Електроживлення від однофазної мережі змінного струму В
      Гц
      Вт
      ~220±10%
      50±1%
      10
      Температура експлуатації
         прилад контролю NCB
         перетворювач сигналу MTN/ECPD-2DC
         датчик MTN/EP080 (MTN/EP200)
      °С
      -20...65
      -40...80
      -40…180
      Габаритні розміри
         прилад контролю NCB
         перетворювач сигналу MTN/ECPD-2DC
         датчик MTN/EP080
         датчик MTN/EP200
      мм
      166х77х40
      116х84х67
      М8х1; L36
      М16х1; L62

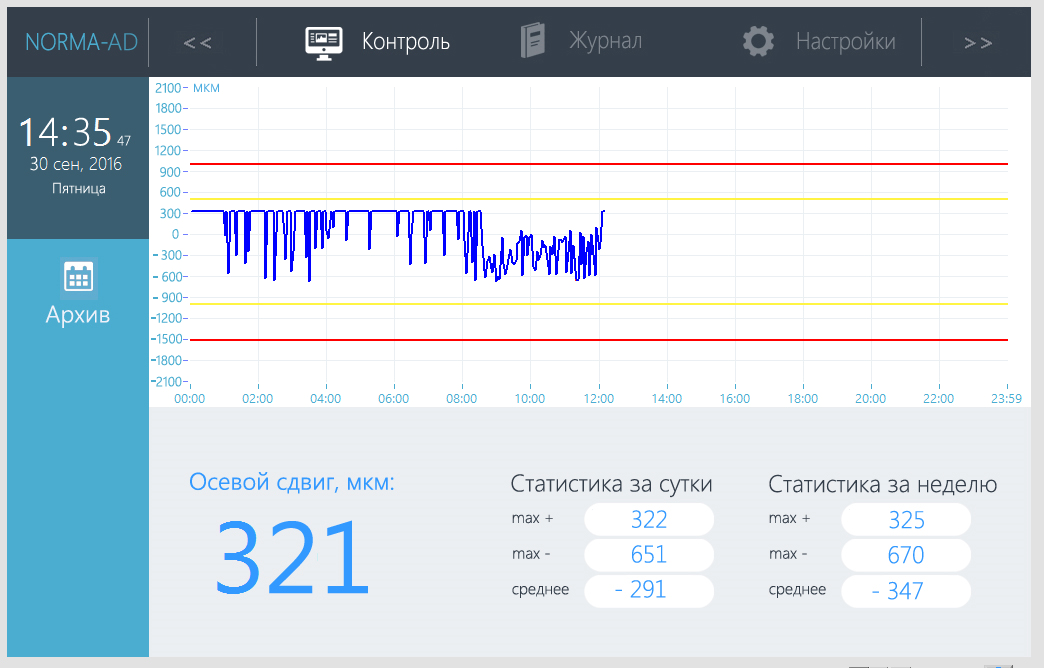

Програмне забезпечення NORMA-AD SW1.0:

norma rs sw1
