Лазерный центровщик

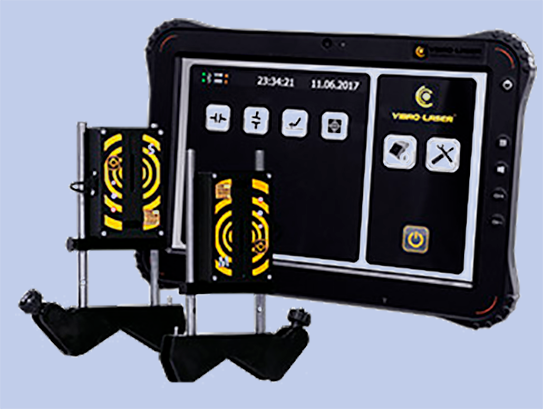

VIBRO-LASER VLSAT™

VLSAT

Точная лазерная центровка вращающихся машин с интуитивным интерфейсом.

Для применения во взрывоопасных зонах имеется модель VIBRO-LASER VLSAT-Ex.

Для точной центровки ременных передач имеется комплект VLPAT II™ в котором применена уникальная лазерная технология TruAlign™.

ОСОБЕННОСТИ

  •    Применение CCD детекторов для получения точных и стабильных результатов, возможность исключения процедуры «грубой центровки»;
  •    Расстояние между измерительными блоками до 10 метров;
  •    Диаметр центрируемых валов до 600 мм (не ограничен при использовании магнитного крепления);
  •    Коррекция луча лазера по месту установки с обоих измерительных блоков;
  •    Беспроводной интерфейс связи с планшетом - Bluetooth 4.0;
  •    Корпус измерительных блоков из анодированного алюминия;
  •    Отсутствие пластика в элементах крепления на вал;
  •    Компактные размеры измерительных блоков - толщина 3 см, высота 9 см.

ПРОГРАММЫ ЦЕНТРОВКИ И ИЗМЕРЕНИЙ

  •    Горизонтальная центровка;
  •    Часовой (классический) метод измерения по трем из четырех фиксированных точек: 9–6–12–3 часов;
  •    Метод измерения «Усеченный угол» (Применяется при невозможности проворота вала на 180 град. Мин. угол между замерами 40 град.);
  •    Вертикальная центровка (Осуществляется перемещением фланца машины до достижения соосности валов в пределах заданных допусков);
  •    Функция «Индивидуальные допуски» (Система имеет возможность работать с таблицей допусков);
  •    Функция «Мягкая лапа» (Проверка наличия механической не закреплённости каждой опоры и вывод результата на дисплей);
  •    Функция «Температурная поправка» (Автоматическая компенсация влияния теплового расширения на точность центровки);
  •    «Смарт фильтр» (Компенсация влияния повышенной вибрации на точность центровки);
  •    Центровка агрегатов с промежуточной вставкой;
  •    Центровка нескольких агрегатов (валопровод до 5 машин);
  •    Архивирование и Отчеты (Сохранение результатов выполненных центровок, в т. ч. продолжение работы по незавершенной центровке. Добавление фото. Печать отчетов в PDF, отправка отчетов по электронной почте или загрузка в CMMS).
  • Пошаговый интерфейс с 3D анимацией
    Пошаговый интерфейс с 3D анимацией
      Шаг 1 ШАГ 1 Выберите значения допуска исходя из частоты вращения вала;
      Шаг 2 ШАГ 2 Введите параметры, используя виртуальную клавиатуру;
      Шаг 3 ШАГ 3 Проведите измерение в трех точках. При вращении вала пользуйтесь подсказками информационного круга;
      Шаг 4 ШАГ 4 Результаты измерений выводятся с цветовой индикацией: Green - значение в допуске Yellow - значение в пределах двойного допуска Red - значение вне допуска;
      Шаг 5 ШАГ 5 Положение машины отслеживается в реальном времени, автоматически формируются подсказки по перемещению машины для достижения допусков.
  • Технические характеристики измерительных блоков
      Параметр Значение
      Лазерное излучение диодный лазер с длиной волны 635 нм, класс II
      Мощность лазера ˂1мВт
      Расстояние между блоками до 10 м
      Размер приемного окна 30 мм
      Тип детектора цифровой CCD детектор
      Разрешение детектора 0,001 мм
      Погрешность измерения 0,3%±7мкм
      Цифровой инклинометр 0,1°
      Интерфейс Bluetooth 4.0
      Степень защиты IP65
      Время работы до 20 часов
      Рабочая температура -10 … +60°С
      Материал анодированный алюминий
      Размеры 90 х 60 х 32 мм
  • Комплект поставки
      •   Измерительный блок М;
      •   Измерительный блок S;
      •   2 призматических крепления с цепью;
      •   2 удлинительные цепи с замком (500 мм);
      •   2 удлинённые направляющие из стали (60 мм);
      •   Сетевой адаптер для дисплейного блока;
      •   Сетевой адаптер для измерительных блоков;
      •   Затяжной ключ;
      •   Измерительная рулетка;
      •   Пакет программного обеспечения;
      •   Сумка для переноски.
