Трехкомпонентный форс-балансный акселерометр АС-73

Сейсмический и структурный мониторинг в широком диапазоне частот, регистрация сильных движений

Ключевые особенности

• 1 Электромеханический форс-балансный акселерометр
• 2 Динамический диапазон 165 дБ
• 3 Определяемая пользователем полная шкала ± 0.5 g, 1 g, 2 g , 3 g или 4 g
• 4 Частотный диапазон от 0 до 200 Гц
• 5 Компенсация дрейфа нуля и влияния изменений температуры
• 6 Надежная система крепления одним болтом, регулировка по уровню в пределах ± 10°
• 7 Встроенный пузырьковый уровень

Описание датчика

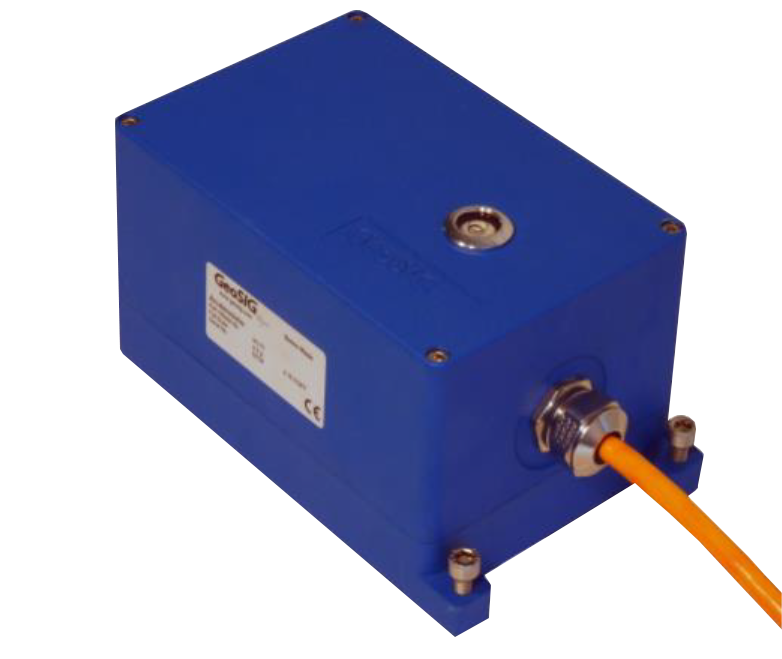

Датчик AC-73 является электромеханическим трехкомпонентным акселерометром. Предназначен для широкополосного мониторинга сильных движений и других приложений, требующих от датчиков высокой чувствительности и надежности, минимального обслуживания и простого метода периодического тестирования.

Конструкция акселерометра AC-73 основана на концепции форс-балансных серво-акселерометров с инертной массой, связанной с катушкой в магнитном поле.

Значительная масса чувствительного элемента улучшает отношение сигнал/шум. Магнитная система и емкостные датчики смещения обеспечивают возможность симметричного контроля, точного электронного центрирования массы.

AC-73 оснащен электронной настройкой смещения нуля, которая делает его установку удобной для пользователя. Эта характерная особенность позволяет пользователям устанавливать AC-73 без трудоемкой высокоточной установки по уровню.

Для удобства установки и регулировки в корпус датчика встроен пузырьковый уровень.

Так как частотный диапазон прибора начинается с нуля, он легко калибруется на наклонной плоскости или в полевых условиях. Возможность подачи тестового сигнала АС-73 позволяет оперативно проверить работоспособность акселерометра и точность измерения ускорения. Линия тестового сигнала включается только тогда, когда соответствующая команда отправляется на датчик, что позволяет избежать дополнительного шума через тестовый вход.

Питание датчика от 9,5 до 18 В постоянного тока, при этом линия питания изолирована от сигнальной земли электроники датчика, что позволяет не создавать дополнительных контуров заземления и снижает уровень шума, индуцированного через цепи питания.

• Основные характеристики

  Конфигурация
  	3 оси	2 оси	1 ось		Оси	Направление**
  AC-73 или AC-73i*:	●				X – Y – Z	H – H – V
  AC-72-H или AC-72-Hi*:		●			X – Y	H – H
  AC-72-V или AC-72-Vi*:		●			X или Y) – Z	H – V
  AC-71-H или AC-71-Hi*:			●		X (или Y)	H
  AC-71-V или AC-71-Vi*:			●		Z	V
  Диапазон измерений				± 2 g (стандарт) ± 0.5, ± 1 , ± 3 или ± 4 g (выбирается пользователем)
  Чувствительный элемент
  Тип				Электро-механический форс-балансный акселерометр
  Динамический диапазон				165 дБ (на 1 Гц отн. полной шкалы) 156 дБ (на 1 Гц, RMS) 134 дБ (0.02 – 50 Гц, PSD)
  Нелинейность				< 0.1 %
  Межосевая чувствительность				< 0.5 %
  Частотный диапазон				от 0 до 200 Гц
  Демпфирование				0.7 ± 0.1
  Температурный дрейф смещения				0.0005 g / °C, 200 ppm / °C
  Полная шкала выходного сигнала				0 ± 10 V дифф. (20 Vpp)
  Гистерезис				< 0.001 % полной шкалы
  Чувствительность				от 2.5 до 20 В/g
  Выходной импеданс				100 Ом
  Питание
  Напряжение				от 9.5 до 18 В постоянного тока
  Потребление				55 мA при напряжении питания 12 В
  Разъем				Металлический, экранированный, степень защиты IP67, штекер
  Защита от импульсных помех				все контакты защищены
  Назначение контактных разъемов
  Pin 1-2, 3-4, 5-6				Выходной сигнал для осей X, Y, Z
  Pin 7-8				Вход тестового сигнала. Цифровой тест- импульс 12 В / Земля
  Pin 9-10				Питание (постоянный ток) изолированный вход
  Pin 11-12				Резервный
  Корпус				Подключение экрана
  Условия эксплуатации/Корпус
  Тип корпуса				Литой алюминиевый Герметичная крышка
  Размеры корпуса				195 × 112 × 96 мм
  Вес				3 кг
  Степень защиты				IP 65 IP 68 по заказу
  Температурный диапазон				- 20 до 70 °C (работа) - 40 до 75°C (хранение)
  Влажность				0 до 100 % (без конденсации)
  Пространственная ориентация				Горизонтальная или вертикальная (необходимо указывать при заказе)
  Крепление				Единственный болт, монтаж на поверхности, регулируемый угол наклона в пределах ± 10°
  Стандартная комплектация AC-7х				Исполнение для горизонтального монтажа; полная шкала ± 2 g, кабель 2 м с ответной частью разъема; разъем для соединения с регистратором GeoSIG, анкерный болт; руководство пользователя на электронном носителе информации
  Опции				Токовая петля: от 4 до 20 мA
  Кабель и разъемы				Приборный разъем с ответной частью для подключения кабеля по выбору Кабель с витыми экранированными парами с открытым концом любой длины Кабель с разъемом по спецификации пользователя
  Корпус				Водонепроницаемый, степень защиты IP68 Материал -  нержавеющая сталь
  Монтаж				Возможна различная ориентация осей, возможно исполнение для крепления на вертикальную поверхность

  * i : внутренний датчик
  ** H : горизонтально, V: вертикально

• Сравнение диапазона измерения АС-73

  Диапазон измерения АС-73 по сравнению с типичными уровнями сигналов локальных и региональных землетрясений



Форс-балансный скважинный акселерометр АС-73/72/71-DH

Сейсмический и структурный мониторинг в широком диапазоне частот, регистрация сильных движений

Ключевые особенности

• 1 Электромеханический форс-балансный акселерометр
• 2 Прочный скважинный корпус
• 3 Применим для скважин Ø 100 мм и более
• 4 Динамический диапазон 165 дБ
• 5 Определяемая пользователем полная шкала ± 0.5 g, 1 g, 2 g , 3 g или 4 g
• 6 Частотный диапазон от 0 до 200 Гц
• 7 Компенсация дрейфа нуля и влияния изменений температуры
• 8 Надежная система крепления
• 9 Уникальный интерфейс ISensor ™
• 10 Встроенный компас, датчики наклона, температуры, влажности

Описание датчика

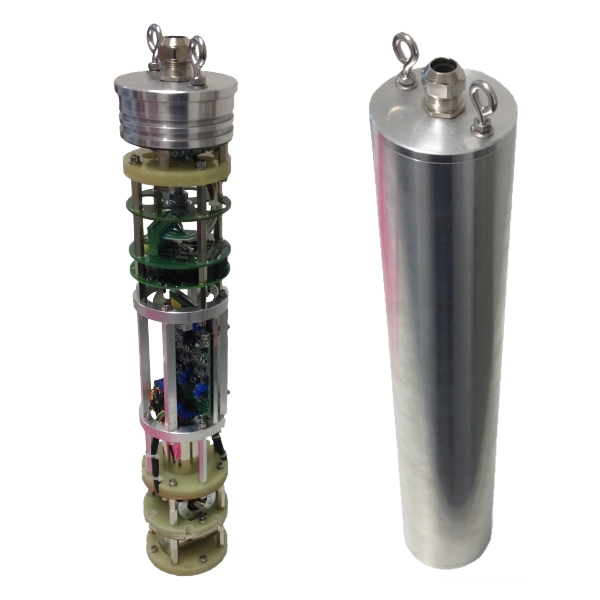

Датчик AC-73-DH является электромеханическим трехкомпонентным акселерометром. Предназначен для широкополосного мониторинга сильных движений и других приложений, требующих от датчиков высокой чувствительности и надежности, минимального обслуживания и простого метода периодического тестирования.

Конструкция акселерометра AC-73-DH основана на концепции форс-балансных серво-акселерометров с инертной массой связанной с катушкой в магнитном поле.

Увеличенная масса чувствительного элемента, улучшает отношение сигнал-шум. Магнитная система и емкостные датчики смещения обеспечивает возможность симметричного контроля точного электронного центрирования массы.

Отклик на величины постоянного тока позволяет легко восстанавливать датчик, тестировать его наклоном и калибровать в полевых условиях

С помощью тестовой линии акселерометр AC-73-DH может быть полностью проверен для обеспечения правильной работы.

AC-73 оснащен электронной настройкой смещения нуля, которая делает его установку удобной для пользователя. Эта характерная особенность позволяет пользователям устанавливать AC-73-DH без трудоемкой механической регулировки смещения и высокоточной установки по уровню.

Цифровой интерфейс iSensor™ позволяет легко произвести установку с помощью встроенного компаса, датчиков наклона, температуры и влажности.

Питание датчика от 9,5 до 18 В постоянного тока, при этом линия питания изолирована от земли электронного датчика, что позволяет не создавать дополнительных контуров заземления и снижает уровень шума индуцированного через цепи питания.

• Основные характеристики

  Конфигурация
  	3 оси	2 оси	1 ось		Оси	Направление**
  AC-73-DH*	●				X – Y – Z	H – H – V
  AC-72-H-DH*		●			X – Y	H – H
  AC-72-V-DH*		●			X  – Z	H – V
  AC-71-H-DH			●		X	H
  AC-71-V-DH			●		Z	V
  Диапазон измерений				± 2 g (стандарт) ± 0.5, ± 1 , ± 3 или ± 4 g
  Чувствительный элемент
  Тип				Электро-механический форс-балансный акселерометр
  Динамический диапазон				165 дБ (на 1 Гц отн. полной шкалы) 156 дБ (на 1 Гц, RMS) 134 дБ (0.02 – 50 Гц, PSD)
  Нелинейность				< 0.1 %
  Межосевая чувствительность				< 0.5 %
  Частотный диапазон				от 0 до 200 Гц
  Демпфирование				0.7 ± 0.1
  Температурный дрейф смещения				0.0005 g / °C, 200 ppm / °C
  Полная шкала выходного сигнала				0 ± 10 V дифференциальный. (20 В)
  Гистерезис				< 0.001 % полной шкалы
  Чувствительность				от 2.5 до 20 В/g
  Выходной импеданс				100 Ом
  Интерфейс iSensor™				Аппаратный интерфейс и программное обеспечение позволяют осуществлять управление, контроль, регистрацию и передачу данных, в том числе управление приложениями для встроенных: - компаса - датчика наклона - датчика температуры
  Питание
  Напряжение				от 9.5 до 18 В постоянного тока
  Потребление				80 мA при напряжении питания 12 В
  Защита от импульсных помех				все контакты защищены
  Назначение контактных разъемов
  Pin 1-2, 3-4, 5-6				Выходной сигнал для осей X, Y, Z
  Pin 7-8				Вход тестового сигнала. Цифровой тест- импульс 12 В / Земля
  Pin 9-10				Питание (постоянный ток) изолированный вход
  Pin 11-12				iSensor™ интерфейс (RS-485)
  Корпус				Подключение экрана
  Условия эксплуатации/Корпус
  Тип корпуса				Литой алюминиевый. По заказу – нержавеющая сталь
  Размеры корпуса				Ø 89 мм × 502 мм
  Вес				4,2 кг
  Защита				герметичный, до 10 бар (100 м)
  Температурный диапазон				- 20 до 70 °C (работа) - 40 до 75°C (хранение)
  Стандартная комплектация AC-7х-DH				Полная шкала ± 2 g, кабель с ответной частью разъема; разъем для соединения с регистратором GeoSIG, руководство пользователя на электронном носителе информации
  Опции				Токовая петля: от 4 до 20 мA
  Кабель и разъемы				Различные типы кабелей и разъемов доступны по заказу в соответствии со спецификацией пользователя
  Корпус				Водонепроницаемый, степень защиты IP68 Материал -  нержавеющая сталь

  ** H : горизонтально, V: вертикально

• Сравнение диапазона измерения АС-73

  Диапазон измерения АС-73 по сравнению с типичными уровнями сигналов локальных и региональных землетрясений
