Лазерний центровщік

VIBRO-LASER VLSAT™

VLSAT

Точне лазерне центрування обертових машин з інтуїтивним інтерфейсом.

Для застосування у вибухонебезпечних зонах є модель VIBRO-LASER VLSAT-Ex.

Для точного центрування ремінних передач є комплект VLPAT II™ в якому застосована унікальна лазерна технологія TruAlign™.

ОСОБЛИВОСТІ

  •    Застосування CCD детекторів для отримання точних і стабільних результатів, можливість виключення процедури «грубого центрування»;
  •    Відстань між вимірювальними блоками до 10 метрів;
  •    Діаметр валів до 600 мм (не обмежений при використанні магнітного кріплення);
  •    Корекція проміню лазера за місцем встановлення з обох вимірювальних блоків;
  •    Бездротовий інтерфейс зв'язку з планшетом - Bluetooth 4.0;
  •    Корпус вимірювальних блоків з анодованого алюмінію;
  •    Відсутність пластика в елементах кріплення на вал;
  •    Компактні розміри вимірювальних блоків - товщина 3 см, висота 9 см.

ПРОГРАМИ ЦЕНТРУВАННЯ І ВИМІРЮВАНЬ

  •    Горизонтальне центрування;
  •    Годинниковий (класичний) метод вимірювання за трьома з чотирьох фіксованих точок: 9-6-12-3 годин;
  •    Метод вимірювання «Усічений кут» (Застосовується при неможливості провороту валу на 180 град. Мін. кут між вимірами 40 град.);
  •    «Вертикальне центрування» (Здійснюється переміщенням фланця машини до досягнення співвісності валів в межах заданих допусків);
  •    Функція «Індивідуальні допуски» (Система має можливість працювати з таблицею допусків);
  •    Функція «М'яка лапа» (Перевірка наявності механічної незафіксованості кожної опори і виведення результату на дисплей);
  •    Функція «Температурна поправка» (Автоматична компенсація впливу теплового розширення на точність центрування);
  •    «Смарт фільтр» (Компенсація впливу підвищеної вібрації на точність центрування);
  •    Центрування агрегатів з проміжною вставкою;
  •    Центрування декількох агрегатів (валопровід до 5 машин);
  •    Архівування і Звіти (Збереження результатів виконаних центрувань, в т. ч. продовження роботи за незавершеним центруванням. Додавання фото. Друк звітів в PDF, відправка звітів по електронній пошті або завантаження в CMMS).

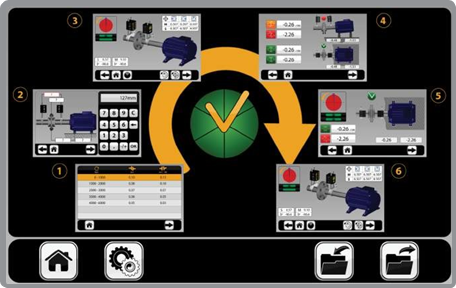

    • Покроковий інтерфейс з 3D анімацією
      Покроковий інтерфейс з 3D анімацією

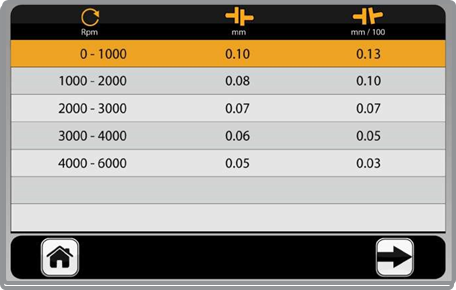

        Крок 1 КРОК 1 Оберіть значення допуску виходячи з частоти обертання валу;

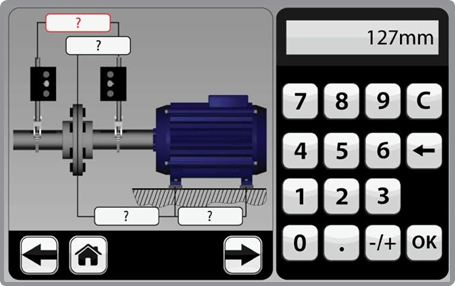

        Крок 2 КРОК 2 Введіть параметри, використовуючи віртуальну клавіатуру;

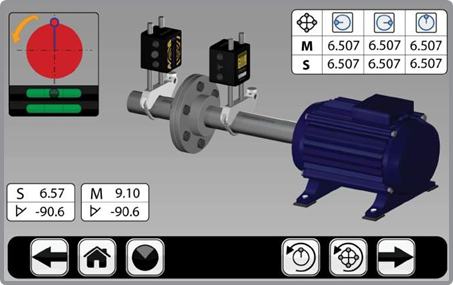

        Крок 3 КРОК 3 Проведіть вимірювання в трьох точках. При обертанні вала користуйтеся підказками інформаційного кола;

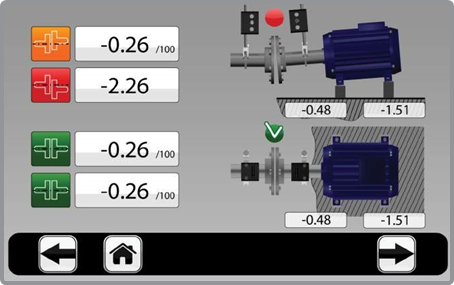

        Крок 4 КРОК 4 Результати вимірювань виводяться з кольоровою індикацією: Green - значення в допуску Yellow - значення в межах подвійного допуску Red - значення поза допуску;

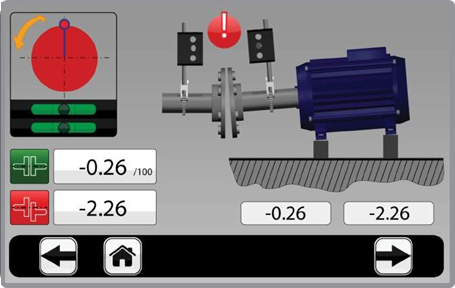

        Крок 5 КРОК 5 Положення машини відстежується в реальному часі, автоматично формуються підказки по переміщенню машини для досягнення допусків.
    • Технічні характеристики вимірювальних блоків
        Параметр Значення
        Лазерне випромінювання діодний лазер з довжиною хвилі 635 нм, клас II
        Потужність лазера ˂1мВт
        Відстань між блоками до 10 м
        Розмір вхідного вікна 30 мм
        Тип детектора цифровий CCD детектор
        Роздільна здатність детектора 0,001 мм
        Похибка вимірювання 0,3%±7мкм
        Цифровий інклінометр 0,1°
        Iнтерфейс Bluetooth 4.0
        Ступінь захисту IP65
        Час роботи до 20 годин
        Робоча температура -10 … +60°С
        Матеріал Анодований алюміній
        Розміри 90 х 60 х 32 мм
    • Комплект поставки
        •   Вимірювальний блок М;
        •   Вимірювальний блок S;
        •   2 призматичних кріплення з ланцюгом;
        •   2 подовжувальні ланцюга з замком (500 мм);
        •   2 подовжені напрямні зі сталі (60 мм);
        •   Мережевий адаптер для дисплейного блоку;
        •   Мережевий адаптер для вимірювальних блоків;
        •   Затяжний ключ;
        •   Вимірювальна рулетка;
        •   Пакет програмного забезпечення;
        •   Сумка для транспортування.
