Датчики

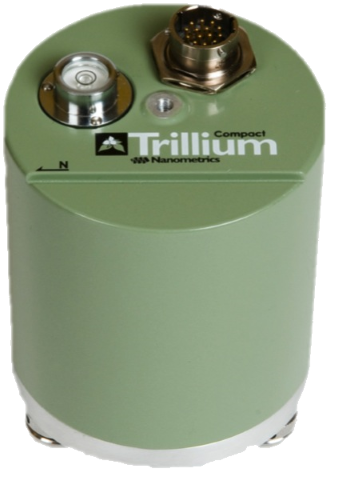

Широкосмуговий сейсмометрTrillium Compact

Trillium Compact являє собою широкосмуговий сейсмометр з фізичними розмірами і зручністю, порівнянними з геофони.

Trillium Compact має дуже низьке споживання енергії (160 мВт) що дає можливість використовувати прості і компактні системи електроживлення для досягнення максимальної надійності станції.

Trillium Compact Posthole має корпус з нержавіючої сталі, а також водонепроникний роз'єм, що гарантує довгу, надійну і безвідмовну роботу інструменту в свердловинах до 300 і більше метрів, в шахтах або на поверхні.

Безперервний потік сейсмічних даних високої якості стає доступним вже через хвилини після установки, і подальше втручання в роботу приладу більше не потрібно.

Trillium Compact доступний в двох варіантах виконання 20s і 120s.

Ключові особливості

  •   Надзвичайно малі габарити значно скорочують час і зусилля по підготовці місця для інструменту і по його установці;
  •   Простий в установці, не вимагає центрування мас і арретірованія, має великий робочий діапазон кутів нахилу;
  •   Інтегрований web-сервер робить управління інструментом простим і зручним;

Опис датчика

Trillium Compact 20s побудований на базі маятників зі зворотним зв'язком на принципі балансу сил. У нього плоска лінійна частотна характеристика в діапазоні від 20 секунд до 100 Гц. Інструмент має кращий в галузі робочий діапазон кутів нахилу - до 10°, чим забезпечує швидку і надійну установку на нерівних поверхнях. Для різних типів і умов установки є кілька варіантів ніжок.

Trillium Compact 120s поєднує чудові характеристики широкосмугового сейсмометра з зручністю установки звичайного геофони. Цей симетричний тривісний датчик, побудований на принципі балансу сил, має плоску, лінійну по швидкості частотну характеристику від 120 секунд до 100 Гц.

Постачається додатково контейнер для транспортування який можливо використовувати в якості теплоізоляційного чохла при установці інструменту на поверхні.

  • Основні характеристики
      ТЕХНОЛОГИЯ
      Тип датчика Симметричный трехкомпонентный
      Обратная связь Емкостный преобразователь на принципе баланса сил
      Центровка масс Не требуется
      РАБОЧИЕ ХАРАКТЕРИСТИКИ
      Чувствительность 750 V-s/m номинально ± 0.5%
      Диапазон частот Модель 120s: -3 дБ на 120 с и 100 Гц
      Модель 20s: -3 дБ на 20 с и 100 Гц
      Внеосевая Чувствительность ± 0.5%
      Передаточная функция Полюс низкой частоты в пределах ± 1% от номинала, полюса высоких частот в пределах 1 дБ от номинала до 45 Гц. Отсутствие пиков в спектре отклика на высоких частотах
      Макс. сигнал 26 мм/с в диапазоне от 0.1 Гц до 10 Гц
      Рабочий диапазон углов наклона Модель 120s: ± 2.5°
      Модель 20s: ± 10°
      Паразитный резонанс Не ниже 200 Гц
      ИНТЕРФЕЙС
      Разъем – исполнение стандартное 14-контактный, MIL-C-26482 I-серия, размер 12, смонтирован сверху
      Разъем – исполнение скважинное 16-контактный, подводный SubConn MCBH16MSS, смонтирован сверху
      Выходное напряжение ± 20 В пик или 40 В пик-пик, дифференциальный сигнал. Выборочно: режим XYZ или UVW
      Мониторинг масс Аналоговый выход: напряжение показывает максимальное смещение массы. В цифровом виде информация передается через последовательный интерфейс покомпонентно
      Вход калибровки Общий аналоговый вход и один сигнал управления для выбора всех каналов или выбор индивидуального канала через цифровой интерфейс. Удаленная калибровка в режиме XYZ или UVW.
      ЦИФРОВОЙ ИНТЕРФЕЙС СИСТЕМЫ УПРАВЛЕНИЯ
      Тип интерфейса Последовательный Serial Line IP (SLIP), совместим с RS-232. Поддержка протокола HTTP (WEB-сервер)
      Команды управления Выбор режима XYZ или UVW Выбор канала калибровки (выкл./вкл. всех каналов или покомпонентно) Коротко-/длиннопериодный режим Обновление встроенного ПО Запросы о состоянии прибора
      Выдача цифровых данных Смещение масс - покомпонентно
      Температура инструмента
      Заданная чувствительность
      Калибровочные данные (полюса и нули)
      Серийный номер инструмента
      Версия программного обеспечения
      ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
      Корпус Не поддается коррозии, устойчив к царапинам и сколам
      Ориентирование Вертикальные метки линии север-юг N/S. Прецизионный маркер на крышке корпуса для точного ориентирования по сторонам света и по уровню
      ПИТАНИЕ
      Напряжение 9-36 VDC изолированные входы
      Энергопотребление < 160 мВт для модели TC120-SV1
      < 180 мВт для модели TC20-SV1
      Защита От обратного напряжения, по току и от перенапряжения. Автоматический возврат в рабочий режим при восстановлении питания
      УСЛОВИЯ ЭКСПЛУАТАЦИИ
      Рабочие температуры От -40 до +60 °C
      Хранение При температуре от -65 до +75 ºC
      Ударопрочность Полусинусоидальный импульс 100 g, 5 мс При перевозке не требует арретирования
      Магнитное поле Невосприимчив к вариациям магнитного поля Земли

Многофункциональный цифровой сейсмометр Meridian Compact PH

Meridian Compact PH переводит широкополосный сбор данных на совершенно новый уровень, при этом дигитайзер и датчик размещаются в одном блоке.

Meridian Compact PH не требует центрирования масс, саморегулирующаяся система выравнивания значительно сокращает время и усилия, необходимые для подготовки и установки площадки.

Meridian Compact PH подключается к Surface Interface Unit, оснащенному светодиодными индикаторами, обеспечивающими возможность проведения надежной диагностики без использования интеллектуальных устройств.

Описание датчика

Компактность и портативность Meridian Compact PH изменили привычные представления о широкополосных сейсмометрах. Данный сейсмограф второго поколения, объединивший в одно целое датчик и дигитайзер, является новейшим достижением в разработке скважинных инструментов. При этом компактные размеры прибора нисколько не влияют на качество и эффективность его функционирования.

Стандартная отлаженная процедура установки инструмента в грунт наглядно демонстрирует преимущества установки в необорудованные скважины. Сейсмограф Meridian Compact PH прост в применении и не требует арретирования и центрирования масс. Крайне малые габариты и большой рабочий диапазон углов наклона значительно сокращают время и усилия по подготовке площадки для размещения инструмента и по его установке.

Интуитивно понятный пользовательский интерфейс позволяет быстро установить все необходимые параметры работы инструмента. После конфигурации Meridian Compact PH формирует и сохраняет собственные точные метаданные. Совмещение датчика и дигитайзера в одном корпусе гарантирует правильность data-less seed данных при любой конфигурации.

  • Основные характеристики
      СЕНСОР: сейсмометр Trillium Compact (смотрите спецификацию Trillium Compact)
      ТЕХНОЛОГИЯ
      Тип датчика Симметричный трехкомпонентный
      Центровка масс Не требуется
      Рабочий диапазон Модель 120s: ± 2.5°
      Модель 20s: ± 10°
      РАБОЧИЕ ХАРАКТЕРИСТИКИ
      Чувствительность 750 V-s/m номинально ± 0.5%
      Диапазон частот Модель 120s: -3 дБ на 120 с и 108 Гц
      Модель 20s: -3 дБ на 20 с и 108 Гц
      Макс. сигнал > 26 мм/с от 0.1 Гц до 10 Гц
      0.17 g свыше 10 Гц
      ДИГИТАЙЗЕР
      РАБОЧИЕ ХАРАКТЕРИСТИКИ
      Тип 24-разрядный АЦП на каждый канал
      Динамический диапазон 142 дБ при 100 отс/с: отношение амплитуды полной шкалы синусоиды к RMS шуму короткозамкнутого входа
      Частота отсчетов 1, 2, 5, 10, 20, 40, 50, 80,100, 200, 250, 500,1000, 2000, 5000 отс/с, поддержка двух частот отсчетов
      Усиление Коэффициенты 1, 2, 4, 10 по выбору
      КАЛИБРОВКА
      Источник сигнала Источник сигнала 16-разрдный ЦАП, 30 тыс. отс/с
      Делитель сигнала Коэффициенты 1, 10, 100, 1000 по выбору
      Тип сигнала Ступень, синусоида, произвольные волновые формы в формате WAV
      НЕПРЕРЫВНАЯ ЗАПИСЬ
      Формат записи MiniSEED, Nanometrics NP
      Встроенная память 8 ГБ флэш-память (варианты 32 и 64 ГБ)
      Внешняя память SD карта до 64 ГБ
      ЗАПИСЬ СОБЫТИЙ
      Триггер STA/LTA с полосовым фильтром, по уровню
      Формат данных MiniSEED, ASCII
      СБОР ДАННЫХ
      Передача файлов Ethernet, подключенный к Ethernet DSL, VSAT, сотовая связь, радиоканал
      Карта памяти Герметичный отсек для карты памяти, заменяемой без прерывания сбора данных
      ПЕРЕДАЧА ДАННЫХ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ
      Непрерывно Сейсмические данные и информация о состоянии инструмента
      Форматы данных SEEDLink (опция), Nanometrics NP
      Файлы событий Передача по e-mail, безопасная передача файлов, возможны иные варианты
      ВРЕМЯ
      Тип синхронизации Внутренние часы DCXO, синхронизированные с GPS (стандартно) или внешнее время PTP (опция)
      Точность < 100 мкс (рабочий цикл GPS)
      < 5 мкс (GPS всегда включен)
      GPS-приемник Внутренний 14-канальный
      Питание GPS Всегда включен или рабочий цикл
      ИНТЕРФЕЙСЫ СВЯЗИ
      Интерфейс пользователя WEB-браузер. Поддержка стандартных компьютеров, планшетов и мобильных устройств
      Сетевой интерфейс 10/100 Base-T Ethernet. Статический, динамический (DHCP) или локальный IP-адрес
      Протоколы UDP/IP одноадресный/многоадресный, потоки по протоколу HTTP (входящий или исходящий)
      ПИТАНИЕ, УСЛОВИЯ ЭКСПЛУАТАЦИИ, ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
      ПИТАНИЕ
      Напряжение 9-36 В постоянного тока, изолированный вход
      Энергопотребление < 1.0 Вт (1.3 Вт с Ethernet)
      Защита От обратного напряжения и перенапряжения, по току, грозозащита
      Контроль состояния батареи Устанавливаемые пользователем напряжения отключения и включения прибора
      УСЛОВИЯ ЭКСПЛУАТАЦИИ
      Рабочий диапазон температур От -20 до +65°C. По заказу возможна адаптация для полярных условий
      Хранение При температуре от -65 до +75°C
      Ударопрочность Полусинусоидальный импульс 100g, 5мс
      Давление Невосприимчив к давлению
      Степень защиты IP-68, постоянное погружение до 40м
      Влажность От 0 до 100%
      ПАРАМЕТРЫ
      Макс. длина кабеля 40м
      Материал корпуса Нержавеющая сталь
      Вес 3.0 кг
      Высота 237 мм, включая разъем
      Диаметр 97 мм
      SURFACE INTERFACE UNIT (SIU)
      ХАРАКТЕРИСТИКИ
      Индикаторы Статус системы, связь, время, носитель информации, сенсор, извлечение карты памяти
      Разъемы Питание: трехконтактный MIL-Circular
      Ethernet: четырехконтактный MIL-Circular
      Картридж данных: 8-контактный MIL-Circular
      GPS антенна: разъем TNC с питанием 3.3 В для активной антенны
      Meridian: 14-контактный MIL-Circular
      Картридж данных Герметичный картридж с SD картой памяти, легко заменяемой в полевых условиях
      Кнопки Извлечение карты памяти, выключение прибора
      ФИЗИЧЕСКИЕ ПАРАМЕТРЫ, УСЛОВИЯ ЭКСПЛУАТАЦИИ
      Корпус Твердый анодированный алюминий
      Степень защиты IP-67
      Размеры Длина 180 мм, ширина 83 мм, высота 25 мм
