Акселерометри і велосіметри

MTN 2285-2Р/4Р/С

Велосіметр загального призначення для вимірювання СКЗ для підключення до ПЛК. Частотний діапазон 2 Гц - 1 кГц. Температурний діапазон -25 °C ~ 90 °C. Застосовується для вібромоніторингу пристроїв кондиціонування повітря, вентиляторів та інших агрегатів. Забезпечує тривалу роботу в жорстких умовах. Герметичний корпус датчика з нержавіючої сталі IP67. Електроніка укладена в клітку Фарадея, ізольована від корпусу.

У моделі 2285С верхній роз'єм, багатошаровий Е TFE кабель зі сталевою опліткою;
У моделі 2285-2Р - 2-х контактний MS роз'єм типу «тато».
У моделі 2285-4 Р - 4-х контактний M12 роз'єм типу «тато».

Різні адаптери для кріплення датчика. Можливо розширення вимірювальних і температурних діапазонів, установка інших типів роз'ємів, спеціальних кабелів та ін.

Характеристики MTN 2285

Параметр	Значення
Токовый выход	DC 4 – 20 мА пропорциональный RMS скорости (мм/с)
Частотная характеристика	От 2 Гц до 1 кГц ±10%
Диапазон измерения виброскорости	0 - 25 мм/с ±10% Опционально 0 – 10 мм/с; ±10% 0 – 20 мм/с; ±10% 0 – 50 мм/с; ±10% 0 – 100 мм/с; ±10%
Динамический диапазон	50 g
Резонансная частота	18 кГц (номинальная)
Рабочий диапазон температур	-25 °C ~ 90 °C
Температурная чувствительность	0,08%/ °C
Поперечная чувствительность	менее 5%
Электропотребление	12 – 32 В постоянный ток
Изоляция	Электроника в клетке Фарадея, изолирована от корпуса
Материал корпуса	Нержавеющая сталь
Класс IP	67
Номинальный вес	140 г
Резьбовое крепление	8 Нм
Спаренное соединение	MTN/MH 008 (для 2285-2Р и 2285-4Р)
Кабель	5 м Е TFE армированный кабель (для 2285 С) Максимальная длина 100 м.

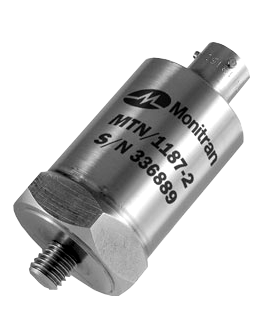

MTN 1187/1187 С

Акселерометр загального призначення для вимірювання СКЗ для підключення до ПЛК. Частотний діапазон 2 Гц - 1 кГц. Температурний діапазон -25 °C ~ 90 °C. Застосовується для вібромоніторингу центрифуг, вентиляторів, насосів та інших агрегатів. Забезпечує тривалу роботу в жорстких умовах. Герметичний корпус датчика з нержавіючої сталі IP67.

У моделі 1187 С верхній роз'єм, багатошаровий Е TFE кабель зі сталевою опліткою.
У моделі 1187 - 62GB 3-х контактний роз'єм типу «тато».

Характеристики MTN 2285

Параметр	Значення
Токовый выход	Сигнал 4 – 20 мА пропорциональный СКЗ ускорения (мм/с2)
Частотная характеристика	От 2 Гц до 1 кГц ±10%
Диапазон измерения виброускорения	0 – 1 g; Опционально: 0 – 2 g; 0 – 5 g; 0 – 10 g; 0 – 20 g.
Динамический диапазон	50 g
Резонансная частота	>5 кГц
Рабочий диапазон температур	-25 °C ~ 90 °C
Температурная чувствительность	0,08%/ °C
Поперечная чувствительность	менее 5%
Электропотребление	12 – 32В постоянный ток
Изоляция	Электроника изолирована от корпуса
Материал корпуса	Нержавеющая сталь
Класс IP	67
Номинальный вес	140 г
Резьбовое крепление	8 Нм
Спаренное соединение	MTN/MH00 8 (для 1187)
Кабель	5 м Е TFE армированный кабель (для 1187 С)

MTN 1186 /1186С

Акселерометр подвійного призначення для вимірювання СКЗ і миттєвого значення (100 мВ / g) для підключення до ПЛК. Частотний діапазон 0.8 Гц - 12 кГц. Температурний діапазон -55 °C ~ 90 °C. Застосовується для вібромоніторингу пристроїв кондиціонування повітря, вентиляторів, насосів та інших агрегатів. Забезпечує тривалу роботу в жорстких умовах. Герметичний корпус датчика з нержавіючої сталі IP67.

У моделі 1186 С верхній роз'єм, багатошаровий Е TFE кабель зі сталевою опліткою;
У моделі 1186 - 62GB 3-х контактний роз'єм типу «тато».

Характеристики MTN 1186

Параметр	Значення
Токовый выход	4 – 20 мА пропорциональный СКЗ скорости (мм/с)
Выход по напряжению	пропорциональный ускорению (g)
Частотная характеристика	От 2 Гц до 1 кГц ±10% -3 дБ на 0,8 Гц для АС выхода
Диапазон измерения виброскорости	0 – 10 мм/с ±10% 0 – 20 мм/с ±10% 0 – 25 мм/с ±10% 0 – 50 мм/с ±10% 0 – 100 мм/с ±10%	100 mV/g 100 mV/g 100 mV/g 50 mV/g 50 mV / g
Динамический диапазон	30 g 60 g	100 mV / g 50 mV / g
Резонансная частота	>5 кГц
Рабочий диапазон температур	-25 °C ~ 90 °C
Температурная чувствительность	0,08%/ °C
Поперечная чувствительность	менее 5%
Электропотребление	12 – 32 В постоянный ток
Изоляция	Электроника изолирована от корпуса
Материал корпуса	Нержавеющая сталь
Класс IP	67
Номинальный вес	150 г
Резьбовое крепление	8 Нм
Спаренное соединение	MTN/MN008 (для 1186)
Кабель	5 м Е TFE армированный кабель (для 1186 С)

MTN 1185-2Р

Велосіметр загального призначення для вимірювання СКЗ. Частотний діапазон 2 Гц - 1 кГц. Температурний діапазон -25 °C ~ 90 °C. Застосовується для вібромоніторингу пристроїв кондиціонування повітря, вентиляторів та інших агрегатів. Забезпечує тривалу роботу в жорстких умовах аналізу. Герметичний корпус датчика з нержавіючої сталі IP67.

Верхній 62 GB 2-х контактний роз'єм (типу «тато»).

Характеристики MTN 1185

Параметр	Значення
Токовый выход	Униф. сигнал 4-20 мА пропорциональный СКЗ скорости (мм/с)
Частотная характеристика	От 2 Гц до 1 кГц ±10%
Диапазон измерения виброскорости	0 – 10 мм/с; ±10% 0 – 20 мм/с; ±10% 0 – 25 мм/с; ±10% 0 – 50 мм/с; ±10% 0 – 100 мм/с; ±10%
Динамический диапазон	50 g
Резонансная частота	>5 кГц
Рабочий диапазон температур	-25 °C ~ 90 °C
Температурная чувствительность	0,08%/ °C
Поперечная чувствительность	Менее 5%
Электропотребление	= 12 – 32 В (4 – 20 мА)
Изоляция	Электроника изолирована от корпуса
Материал корпуса	Нержавеющая сталь
Класс IP	67
Номинальный вес	140 г
Резьбовое крепление	8 Нм
Спаренное соединение	MTN / MH002

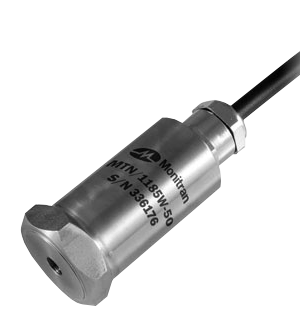

MTN 1185W

Занурювальний велосіметр загального призначення для вимірювання СКЗ для підключення до ПЛК. Частотний діапазон 2 Гц - 1 кГц. Температурний діапазон -25 °C ~ 90 °C. Застосовується для вібромоніторингу заглибних насосів, вентиляторів, компресорів та інших агрегатів. Забезпечує тривалу роботу в умовах високої вологості з присутністю конденсату або при зануренні у воду. Герметичний корпус датчика з нержавіючої сталі IP68, поліуретановий кабель.

Верхній роз'єм з кріпленням типу «тато».

Различные адаптеры для крепления датчика. Возможно расширение измерительных и температурных диапазонов, установка других типов разъемов, специальных кабелей и пр.

Характеристики MTN 1185W

Параметр	Значення
Токовый выход	Униф. сигнал 4-20 мА пропорциональный СКЗ скорости (мм/с)
Частотная характеристика	От 2 Гц до 1 кГц ±10%
Диапазон измерения виброскорости	0 – 10 мм/с; ±10% 0 – 20 мм/с; ±10% 0 – 25 мм/с; ±10% 0 – 50 мм/с; ±10% 0 – 100 мм/с; ±10%
Динамический диапазон	50 g
Резонансная частота	5 кГц (номинальная)
Рабочий диапазон температур	-25 °C ~ 90 °C
Температурная чувствительность	0,08%/ °C
Поперечная чувствительность	Менее 5%
Электропотребление	= 12 – 32 В (4 – 20 мА)
Изоляция	Электроника изолирована от корпуса
Кабель	Полиуретановый, длина подбирается при заказе (макс. 100 м)
Материал корпуса	Нержавеющая сталь
Класс IP	68
Допустимое погружение	100 м (10 бар)
Номинальный вес	150 г
Резьбовое крепление	8 Нм

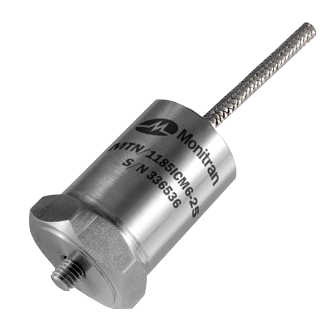

MTN 1185 IC

Іско, вибухо- безпечний велосіметр загального призначення для вимірювання СКЗ. Частотний діапазон 2 Гц - 1 кГц. Температурний діапазон -25 °C ~ 90 °C. Застосовується для вібромоніторингу вентиляторів, компресорів, насосів та інших агрегатів. Забезпечує тривалу роботу в жорстких умовах аналізу.

Герметичний корпус датчика з нержавіючої сталі IP67.

Сертифікат ATEX / IECEx для I і II групи

Характеристики MTN 1185 IC

Параметр	Значення
Токовый выход	4 – 20 мА пропорциональный скз скорости (мм/с)
Частотная характеристика	От 2 Гц до 1 кГц ±10%
Диапазон измерения виброскорости	0 – 10 мм/с RMS; ±10% 0 – 20 мм/с RMS; ±10% 0 – 25 мм/с RMS; ±10% 0 – 50 мм/с RMS; ±10% 0 – 100 мм/с RMS; ±10%
Динамический диапазон	50 g
Резонансная частота	5 кГц (номинальная)
Рабочий диапазон температур	Т6: -55 °C~ 65 °C(группа 2) Или -55 °C~ 115 °C(группа1)
Температурная чувствительность	0,08%/ °C
Поперечная чувствительность	менее 5%
Электропотребление	= 12 – 32 В (4 – 20 мА)
Изоляция	Электроника изолирована от корпуса
Кабель	5м Е TFE армированный кабель (максимальная длина в соответствии с системой АТХ009)
Материал корпуса	Нержавеющая сталь
Класс IP	67
Вес	150 г
Момент затяжки крепления	8 Нм

MTN 2200/2200 С/2200-4Р

Акселерометр загального призначення. Частотний діапазон 0.8 Гц - 12 кГц. Температурний діапазон -55 °C ~ 140 °C. Застосовується у важкій промисловості, целюлозно-паперових комбінатах. Забезпечує тривалу роботу в жорстких умовах аналізу.

Герметичний корпус датчика з нержавіючої сталі IP67. Вбудована електроніка ізольована від корпусу, низький рівень шумів і висока стабільність.

У моделі 2200С верхнє розташування роз'єму, багатошаровий Е TFE кабель зі сталевою опліткою.
У моделі 2200 - 2-х контактний роз'єм
У моделі 2200-4Р - 4-х контактний роз'єм

Характеристики MTN 2200

Параметр	Значення
Коэффициент преобразования	AC 100 мВ/g ±10% 80 Гц Опционально: 10 / 30 / 50 / 500 / 1000 mV/g
Частотная характеристика	От 2 Гц до 10 кГц ±5% -3 дБ @ 0,8 Гц
Динамический диапазон	±80 g
Резонансная частота	18 кГц
Рабочий диапазон температур	-55 °C ~ 140 °C
Поперечная чувствительность	менее 5%
Шумы	менее 0,1 mg
Ток	От 0,5 до 8 мА
Напряжение питания	= 12 В
Изоляция	Электроника изолирована от корпуса
Материал корпуса	Нержавеющая сталь
Класс IP	67
Номинальный вес	110 г
Резьбовое крепление	8 Нм
Спаренное соединение	MTN/MN00 2 (для 2200)
Кабель	5 м Е TFE армированный кабель (для 2200 С). Максимальная длина 100м.

MT 1100 /1100С

Акселерометр загального призначення. Частотний діапазон 0.8 Гц - 12 кГц. Температурний діапазон -55 °C ~ 140 °C.

Застосовується для моніторингу пристроїв кондиціонування повітря, вентиляторів, насосів, верстатів, інструменту та інших агрегатів. Забезпечує тривалу роботу в жорстких умовах. Герметичний корпус датчика з нержавіючої сталі IP67.

У моделі 1100С верхній роз'єм, багатошаровий Е TFE кабель зі сталевою опліткою;
У моделі 1100 - 2-х контактний роз'єм.

Характеристики MTN 1100

Параметр	Значення
Коэффициент преобразования	AC 100 мВ/g ±10% номинал @ 80 Гц Опционально: 10 / 30 / 50 / 500 / 1000 mV/g
Частотная характеристика	От 2 Гц до 10 кГц ±5% -3 дБ @ 0,8 Гц
Динамический диапазон	±80 g
Резонансная частота	18 кГц
Рабочий диапазон температур	-55 °C ~ 140 °C
Поперечная чувствительность	менее 5%
Шумы	менее 0,1 mg
Ток	От 0,5 до 8 мА
Электропотребление	= 12 В
Изоляция	Электроника изолирована от корпуса
Материал корпуса	Нержавеющая сталь
Класс IP	67
Номинальный вес	110 г
Резьбовое крепление	8 Нм
Спаренное соединение	MTN/MN00 2 (для 11 00)
Кабель	5 м Е TFE армированный кабель (для 1100 С). Максимальная длина 100 м.

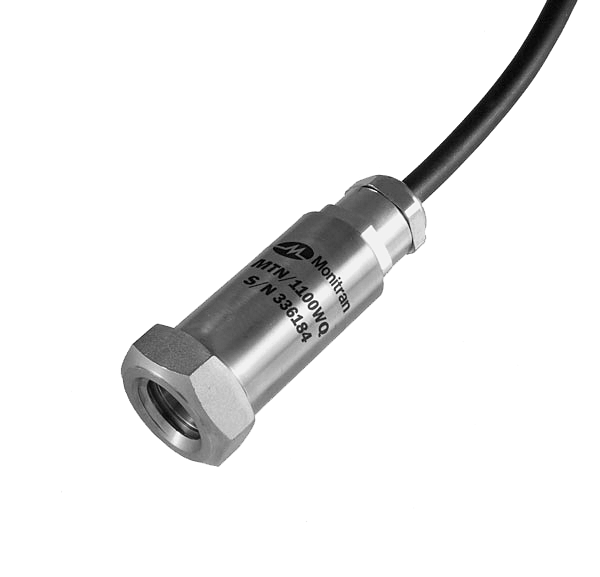

MT 1100W

Акселерометр загального призначення. Частотний діапазон 0.8 Гц - 12 кГц. Температурний діапазон -55 °C ~ 90 °C.

Застосовується для вібромоніторингу заглибних насосів, вентиляторів, компресорів та інших агрегатів. Забезпечує тривалу роботу в умовах високої вологості з присутністю конденсату або при зануренні у воду.

Герметичний корпус датчика з нержавіючої сталі IP68, поліуретановий кабель.

Характеристики MTN 1100W

Параметр	Значення
Коэффициент преобразования	AC 100 мВ/g ±10% номинал@ 80 Гц
Частотная характеристика	От 2 Гц до 10 кГц ±5% -3 дБ 0,8 Гц
Динамический диапазон	±50 g
Резонансная частота	<18 кГц
Рабочий диапазон температур	-25 °C ~ 90 °C
Поперечная чувствительность	менее 5%
Шумы	менее 0,1 mg
Ток	От 0,5 до 8 мА
Электропотребление	= 12 В
Изоляция	Электроника изолирована от корпуса
Материал корпуса	Нержавеющая сталь
Класс IP	6 8
Номинальный вес	120 г
Резьбовое крепление	8 Нм
Кабель	Полиуретановый кабель. Длина подбирается при заказе, максимальная длина 100 м.
Условия погружения	До 100 м (10 бар)

MTN 2200 I /2200 IC / 2200 I -4 P

Іско, вибухо- безпечний акселерометр загального призначення. Частотний діапазон 0,8 Гц - 12 кГц. Температурний діапазон -55 °C ~ 140 °C. Застосовується для вібромоніторингу вентиляторів, компресорів, насосів та інших агрегатів. Забезпечує тривалу роботу в жорстких умовах, в присутності небезпечних газів в умовах сильної запиленості.

Иско-, взрыво- безопасный акселерометр общего назначения. Частотный диапазон 0,8 Гц – 12 кГц. Температурный диапазон -55 °C ~ 140 °C . Применяется для вибромониторинга вентиляторов, компрессоров, насосов и других агрегатов. Обеспечивает длительную работу в жестких условиях, в присутствии опасных газов в условиях сильной запыленности.

Герметичний корпус датчика з нержавіючої сталі IP67. Вбудована електроніка ізольована від корпусу.

Сертифікат ATEX / IECEx для I і II групи
2200IC верхнє розташування роз'єму, багатошаровий PTFE кабель зі сталевою опліткою
2200 і -4 П 4-х контактний роз'єм
2200 і - 2-х контактний MS роз'єм

Різні адаптери для кріплення датчика. Можливо розширення вимірювальних і температурних діапазонів, пилу, фільтри, адаптери.

Характеристики MTN 2200 I

Параметр	Значення
Коэффициент преобразования	AC 100 мВ/g ±10% 80 Гц Опционально: 10 / 20 /30 / 50 / 500 / 1000 mV/g
Частотная характеристика	От 2 Гц до 10 кГц ±5% -3 дБ 0,8 Гц
Динамический диапазон	±80 g
Резонансная частота	18 кГц ( номинальная)
Рабочий диапазон температур	Т4: -55 °C ~ 115 °C Т6: -55 °C ~ 65 °C
Поперечная чувствительность	менее 5%
Шумы	менее 0,1 mg
Ток	От 0,5 до 8 мА
Электропотребление	= 12 В
Материал корпуса	Нержавеющая сталь
Класс IP	67
Номинальный вес	170 г
Резьбовое крепление	8 Нм
Кабель	Е TFE армированный кабель 5 м (2201 IC ) Максимальная длина в соответствии с системой АТХ037)
Изоляция	Прошел испытания в условиях 500 В

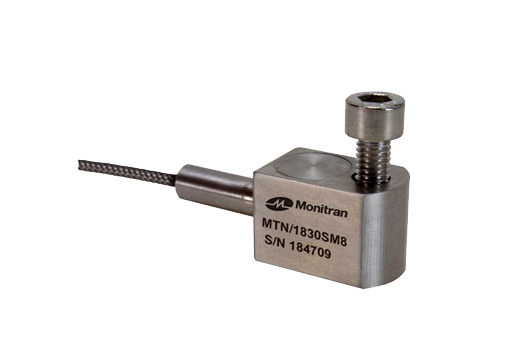

MTN 1830SС

Мініатюрний акселерометр загального призначення з боковим входом. Частотний діапазон 0.8 Гц - 9 кГц. Температурний діапазон -10 °C ~ 140 °C. Застосовується для моніторингу верстатів, інструменту та інших високошвидкісних агрегатів. Забезпечує тривалу роботу в жорстких умовах аналізу.

Герметичний корпус датчика з нержавіючої сталі IP67. Інтегрований багатошаровий ЕTFE кабель зі сталевою опліткою. Кріпильний болт ¼ ll, М6 або М8.

Можливо розширення вимірювальних і температурних діапазонів, установка бічного входу і інших типів роз'ємів, спеціальних кабелів та ін.

Характеристики MTN 1830SС

Параметр	Значення
Коэффициент преобразования	AC 100 мВ/g ±10% 80 Гц
Частотная характеристика	От 2 Гц до 9 кГц ±5% -3 дБ 0,8 Гц
Резонансная частота	18 кГц (номинальная)
Рабочий диапазон температур	-25 °C ~ 125 °C
Допустимое ударное воздействие	500 g
Поперечная чувствительность	менее 5%
Шумы	менее 0,1 mg
Ток	От 0,5 до 8 мА
Напряжение смещения	= 12 В
Изоляция	Электроника изолирована от корпуса
Материал корпуса	Нержавеющая сталь
Класс IP	67
Номинальный вес	110 г
Момент затяжки	8 Нм
Кабель	5 м ЕTFE армированный кабель Максимальная длина 1000 м.
Соединение	М6 х 25м или М8 х 25мм или другое по спец. зпкакзу

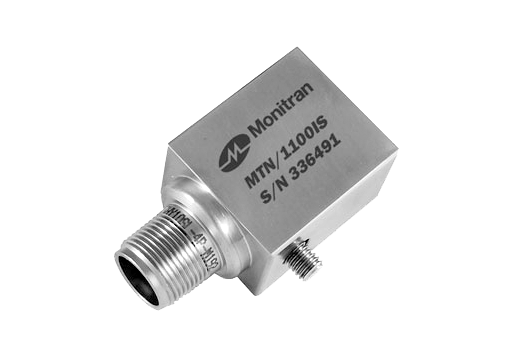

MTN 1100IS / 1100ISC

Герметичний корпус датчика з нержавіючої сталі IP67. Вбудована електроніка ізольована від корпусу.

Сертифікат ATEX / IECEx для I і II групи
1100 ISC інтегрований багатошаровий ETFE кабель зі сталевою опліткою, бічний введення
2200IS-2-х контактний MS роз'єм
Кріпильний болт М6 або М8.

Характеристики MTN1100IS 1100ISC

Параметр	Значення
Коэффициент преобразования	AC 100 мВ/g ±10% 80 Гц Опционально: 10 / 25 / 30 / 50 mV/g
Частотная характеристика	От 2 Гц до 10 кГц ±5% -3 дБ 0,8 Гц
Резонансная частота	18 кГц (номинальная)
Рабочий диапазон температур	Т4: -55 °C ≤ абсолютная температура окружающей среды ≤ 115 °C Т6: -55 °C ≤ абсолютная температура окружающей среды ≤ 65 °C
Поперечная чувствительность	менее 5%
Шумы	менее 0,1 mg
Ток	От 0,5 до 8 мА
Напряжение смещения	= 12 В
Материал корпуса	Нержавеющая сталь
Класс IP	67
Номинальный вес	160 г
Момент затяжки	8 Нм
Кабель	ЕTFE армированный кабель 5 м (2201ISC) Максимальная длина в соответствии с системой АТХ037)
Изоляция	Прошел испытания в условиях 500 В

MTN 1100S / 1100SС

Акселерометр загального призначення з боковим входом. Частотний діапазон 0.8 Гц - 12 кГц. Температурний діапазон -55 °C ~ 140 °C. Застосовується для моніторингу насосів, компресорного обладнання, верстатів, інструменту та інших агрегатів. Забезпечує тривалу роботу в жорстких умовах аналізу.

Герметичний корпус датчика з нержавіючої сталі IP67. Інтегрований багатошаровий ЕTFE кабель зі сталевою опліткою або 2-х контактний MS роз'єм .. Кріпильний болт ¼ ", М6 або М8.

Характеристики MTN 1100S

Параметр	Значення
Коэффициент преобразования	AC 100 мВ/g ±10% 80 Гц Опционально: 10 / 25 / 30 / 50 mV/g
Частотная характеристика	От 2 Гц до 10 кГц ±5% -3 дБ 0,8 Гц
Динамический диапазон	±80 g
Резонансная частота	18 кГц (номинальная)
Рабочий диапазон температур	-55 °C ~ 145 °C
Допустимое ударное воздействие	500 g
Поперечная чувствительность	менее 5%
Шумы	менее 0,1 mg
Ток	От 0,5 до 8мА
Напряжение смещения	= 12В
Изоляция	Электроника изолирована от корпуса
Материал корпуса	Нержавеющая сталь
Класс IP	67
Номинальный вес	170 г
Момент затяжки	8 Нм
Кабель	5 м ЕTFE армированный кабель Максимальная длина 1000м.
Сопрягающий соединитель	MTN/MH002

MTN 1135

Мініатюрний акселерометр загального призначення (d15 х h25 мм) з боковим входом. Частотний діапазон 0.8 Гц - 12 кГц. Температурний діапазон -25 °C ~ 140 °C. Застосовується для високошвидкісних обертових агрегатів. Забезпечує тривалу роботу в жорстких умовах аналізу.

Герметичний корпус датчика з нержавіючої сталі IP67. Інтегрований багатошаровий ЕTFE кабель зі сталевою опліткою. Кріпильна гайка в підставі датчика.

Можливо розширення вимірювальних і температурних діапазонів, установка інших типів роз'ємів, спеціальних кабелів та ін.

Характеристики MTN 1135

Параметр	Значення
Коэффициент преобразования	AC 100 мВ/g ±10% 80 Гц Опционально: 10 / 30 / 50 \| 500 mV/g
Частотная характеристика	От 0,8 Гц до 10 кГц ±5% -3 дБ 0,5 Гц
Динамический диапазон	±50 g
Резонансная частота	22 кГц (номинальная)
Рабочий диапазон температур	-25 °C ~ 140 °C
Температурная чувствительность	0.08 %/ºC
Поперечная чувствительность	менее 5%
Шумы	менее 0,1 mg
Ток	От 0,5 до 8 мА
Напряжение смещения	= 12 В
Изоляция	Электроника изолирована от корпуса
Материал корпуса	Нержавеющая сталь
Класс IP	67
Номинальный вес	30 г
Момент затяжки	8 Нм
Кабель	5 м ЕTFE армированный кабель Максимальная длина 1000 м.
