Вихорострумовi датчики

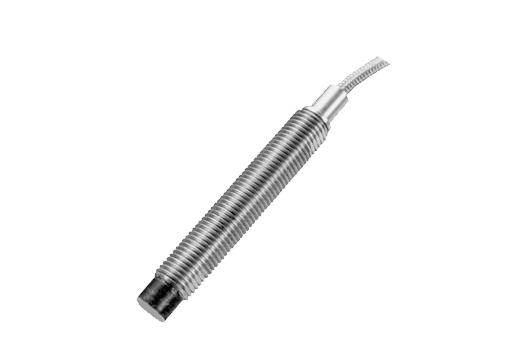

MTN EP080

Датчик зсуву з діапазоном вимірювань 0 - 2 мм.

Застосовується для моніторингу насосів, турбін, верстатів в широкому діапазоні робочих частот.

Діаметр вимірювальної головки датчика 5мм, довжина 37 мм, корпус датчика М8.

Сумісний з виносним електронним блоком MTN ECPD вихретокового датчика.

  • Характеристики MTN EP080
      Параметр Значення
      Параметри електроживлення -24 В, 30 мА
      Коефіцієнт перетворення 8 мВ/мкм
      Опір <50 Oм
      Діапазон вимірювань 0 ~ 2 мм
      Лінійність 1%
      Частотний діапазон DC ~ 10 кГц
      Робоча температура Датчика: -30 °C ~ +180 °C Блока виносної електроніки: -20 °C ~+80 °C
      Додаткова температурна похибка Датчика: нижче 5% до 150 °C Блока виносної електроніки: ниже 5% до 80 °C
      Матеріал вимірювальної головки PEEK
      Матеріал корпуса Нержавіюча сталь AISI 4140
      Кабель RG179PTFE (iзольований) максимальна довжина 9 м
      Подовжувальний кабель драйвера MTN EXTOECP заданої довжини
      Калібрування Сталь AISI 4140
      Опції 4 - 20 мА, різні діапазони, занурене виконання, різні довжини кабелів, різна висота корпусу

MTN EP200

Датчик зсуву з діапазоном вимірювань 0 - 5 мм.

Застосовується для моніторингу насосів, турбін, верстатів в широкому діапазоні робочих частот.

Діаметр вимірювальної головки датчика 13 мм, довжина 62 мм, корпус датчика М16

Сумісний з виносним електронним блоком MTN ECPD каналу вихрострумового датчика

  • Характеристики MTN EP200
      Параметр Значення
      Параметри електроживлення -24 В, 30 мА
      Коефіцієнт перетворення 8 мВ/мкм
      Опір <50 Oм
      Діапазон вимірювань 0 ~ 5 мм
      Лінійність 1%
      Частотний діапазон DC ~ 10 кГц
      Робоча температура Датчика: -30 °C ~ +180 °C Блока виносної електроніки: -20 °C ~+80 °C
      Додаткова температурна похибка Датчика: ниже 5% до 150 °C Блока виносної електроніки: ниже 5% до 80 °C
      Матеріал вимірювальної головки PEEK
      Матеріал корпуса Нержавіюча сталь
      Кабель RG179PTFE (iзольований) максимальна довжина 9 м
      Подовжувальний кабель драйвера MTN EXTOECP заданої довжини
      Калібрування Сталь AISI 4140
      Опції 4 - 20 мА, різні діапазони, занурене виконання, різні довжини кабелів, різна висота корпусу

MTN EP340

Вихрострумовий датчик зміщення з діапазоном вимірювань 0 - 8,5 мм.

Зазвичай використовується для вимірювання зазорів, застосовується для насосів, турбін, верстатів.

Діаметр вимірювальної головки датчика 20 мм, довжина 75 мм, корпус датчика М20.

Сумісний з виносним електронним блоком MTN ECPD каналу вихрострумового датчика.

  • Характеристики MTN EP340
      Параметр Значення
      Параметри електроживлення -24 В, 30 мА
      Коефіцієнт перетворення 2 мВ/мкм
      Опір <50 Oм
      Діапазон вимірювань 0 ~ 8,5 мм
      Лінійність 1%
      Частотний діапазон DC ~ 10 кГц
      Робоча температура Датчика: -30 °C ~ +180 °C Блока виносної електроніки: -20 °C ~+80 °C
      Додаткова температурна похибка Датчика: ниже 5% до 150 °C Блока виносної електроніки: ниже 5% до 80 °C
      Матеріал вимірювальної головки PEEK
      Матеріал корпуса Нержавіюча сталь
      Кабель RG179PTFE (iзольований) максимальна довжина 9 м
      Подовжувальний кабель драйвера MTN EXTOECP заданої довжини
      Калібрування Сталь AISI 4140
      Опції 4 - 20 мА, різні діапазони, занурене виконання, різні довжини кабелів, різна висота корпусу, зменшене підставу

MTN EP480

Вихрострумовий датчик зміщення з діапазоном вимірювань 0 - 12 мм.

Зазвичай використовується для вимірювання великих зазорів, застосовується для насосів, турбін, верстатів, металевих підстав.

Діаметр вимірювальної головки датчика 25 мм, довжина 99 мм, корпус датчика М30.

Сумісний з виносним електронним блоком MTN ECPD каналу вихрострумового датчика.

  • Характеристики MTN EP480
      Параметр Значення
      Параметри електроживлення -24 В, 30 мА
      Коефіцієнт перетворення 1,4 мВ/мкм
      Опір <50 Oм
      Діапазон вимірювань 0 ~ 12 мм
      Лінійність 1%
      Частотний діапазон DC ~ 10 кГц
      Робоча температура Датчика: -30 °C ~ +180 °C Блока виносної електроніки: -20 °C ~+80 °C
      Додаткова температурна похибка Датчика: ниже 5% до 150 °C Блока виносної електроніки: ниже 5% до 80 °C
      Матеріал вимірювальної головки PEEK
      Матеріал корпуса Нержавіюча сталь
      Кабель RG179PTFE (iзольований) максимальна довжина 9 м
      Подовжувальний кабель драйвера MTN EXTOECP заданої довжини
      Калібрування Сталь AISI 4140
      Опції 4 - 20мА, різні діапазони, занурене виконання, різні довжини кабелів, різна висота корпусу, зменшене підставу
