Модулі контролю

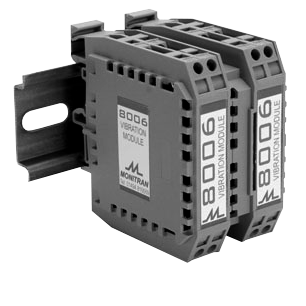

MTN 8006/8006G

Модуль призначений для живлення датчика і перетворення отриманого від акселерометра сигналу до уніфікованого сигналу 4 - 20 мА, пропорційний швидкості (MTN 8006) або прискорення (MTN 8006G)

Модуль монтується на DIN-рейку.

  • Характеристики MTN 8006
      Параметр Значення
      Напруга живлення ꞊ 24 В, 40 мА
      Вхідний сигнал від акселерометра, 100 мВ/g
      Виходи 4-20 мA пропорційний швидкості або прискоренню
      Діапазон прискорення (MTN/8006g) 0-50 g
      Діапазон швидкості (MTN/8006) 0-25 мм/с
      Температурний діапазон 0-85°C
      Фільтр Фільтр низьких частот –3 дБ @ 1 kГц
      Опціонально інші фільтри
      Корпус Для монтажу на DIN-рейку
      Розміри 62мм x 65мм x 11мм

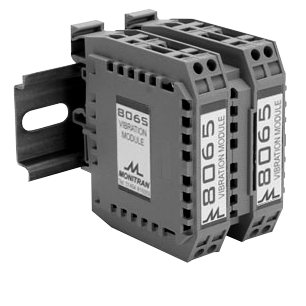

MTN 8065

Модуль призначений для живлення датчика і перетворення отриманого від акселерометра миттєвого сигналу до уніфікованого сигналу 0 - 10 В, пропорційний СКЗ віброшвидкості і віброприскоренню, а також буферизації отриманого (живого) сигналу для запису зовнішніми системами.

Модуль монтується на DIN-рейку.

  • Характеристики MTN 8065
      Параметр Значення
      Напруга живлення =24 В, 15 мA
      Вхідний сигнал від акселерометра, 100 мВ/g
      Виход 1 0-10 В пропорційний СКЗ віброшвидкості
      Діапазон 0- 20 мм/с або на замовлення
      Вихідна напруга зсуву не більше 50 мВ (при 0.125 мм/с)
      Частотний діапазон Від 10 Гц до 1 кГц (-3 дБ)
      Фільтри - двосмуговий типу Баттерворта 12 дБ/октава
      Виход 2 0-10 В пропорційний віброприскоренню (g)
      Діапазон 0-10 g або на замовлення
      Вихідна напруга зсуву не більше 50 мВ (при 0,05 g)
      Частотний діапазон Від 10 Гц до 1 кГц (-3 дБ)
      Фільтри - двосмуговий типу Баттерворта 12 дБ/октава
      Виход 3 Вихід миттєвого сигналу - 100 мВ/g або на замовлення
      Частотний діапазон 2 Гц - 10 кГц (-3 дБ)
      Опції Інші смугові фільтри
      Корпус Для монтажу на DIN-рейку
      Розміри 62мм x 65мм x 22мм

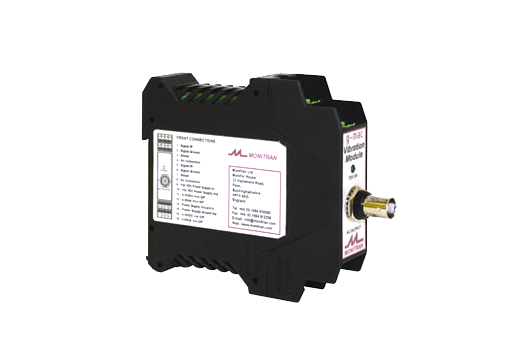

MTN 8066 / 8066D

Модуль призначений для живлення і перетворення сигналу від будь-якого акселерометра до уніфікованого сигналу, 0 - 10 В або 4 - 20 мА пропорційний СКЗ віброшвидкості (2Гц - 1 кГц) або пікового значення g. Перший параметр-це міра загального рівня вібрації системи, другий - передає сигнали великої амплітуди, пропорційні малих змін параметра до високочастотної області спектру вібрації, призначені для аналізу стану шестерень і підшипників кочення.

Можлива також передача миттєвих сигналів з використанням BNC роз'єму.
Модуль монтується на DIN-рейку.
У моделі MTN 8066D є додатковий вихід MODBUS.

Особливості:

  • Вхід для сигналу від акселерометра налаштовується під коефіцієнти перетворення 50 або 100мВ/g
  • BNC роз'єм для передачі миттєвого сигналу
  • Можлива роздача сигналу гвинтовими клемами
  • Індикатор живлення на передній панелі
  • Вбудовані фільтри 12 дБ/октава
  • Низькі частоти 1, 3.5 або 5 кГц
  • Високі частоти 2, 10 або 100 кГц
  • Прискорення пік-пік 10, 20, 40 і 80 g
  • СКЗ, пропорційне віброскорості, 10, 25, 50 і 100 мм/сек
  • Живлення 24 В
