Прилади контролю NCB

Прилад контролю мех.величин NCB0522

Одноканальний прилад контролю механічних величин (ОЗР / ВРР / ТРЦ / ін.) з індикацією і вбудованим журналом подій

norma-ad

Функціональні можливості системи:

  •    Вимірювання осьового зсуву, відносного розширення ротора, теплового розширення корпусів циліндрів, ходу сервомотора, кута нахилу конструкцій та ін. механічних параметрів;
  •    Цифрова індикація поточного значення параметра на табло приладу;
  •    Світлодіодна індикація перевищення уставок (попередження+ / аварія+ /попередження- /аварія-), індикація стану лінії зв’язку з датчиком і стану приладу;
  •    Оперативний доступ до журналу подій через клавіатуру приладу, індикація присутності непереглянутих подій в журналі;
  •    Видача сигналів типу «сухі контакти» для зовнішніх пристроїв світлозвукової сигналізації і пристроїв захисту;
  •    Підключення виносної індикації по лінії RS-485;
  •    Можливість включення до складу автоматизованої системи NORMA;
  •    Інтеграція з АСК ТП підприємства по лінії 4...20мА, RS-485 або Ethernet
  •    Спеціалізоване ПЗ для конфігурації і настройки приладу;

  • Технічні характеристики ОСР
      Параметр Од. вим. Значення
      Входной сигнал мА 4..20
      Диапазон измерения
         с датчиком MTN/EP080
         с датчиком MTN/EP200
      мм
      -1,0…0…+1,0
      -2,5…0…+2,5
      Основная относительная погрешность измерений, не более % ±2,5
      Уставки, гистерезис и выдержка времени срабатывания   4 (настраиваемые)
      Журнал событий (статус события / дата и время начала / продолжительность в сек.)   ≤10
      Выходы реле по событиям   4
      Выход реле «неисправность» (опция)   1
      Параметры коммутируемых цепей В
      В
      А
      =30
      ~250
      5
      Раздвоение сигнала от полевой аппаратуры (опция)   4…20мА
      Интерфейс передачи данных во внешние системы (опции)   токовая петля 4…20мА
      RS 485
      Ethernet
      Modbus TCP/IP
      Резервированная память прибора SD-карта (опция) Гб 32
      Электропитание (или) В / Гц
      В
      Вт
      ~220±10%/50±1%
      =24
      15
      Температура эксплуатации
         прибор контроля NCB
         преобразователь сигнала MTN/ECPD-2DC
         датчик MTN/EP080 (MTN/EP200)
      °С
      -20...80
      -40...80
      -40…180
      Защита оболочкой по ГОСТ 14254
         прибор контроля NCB
         преобразователь сигнала MTN/ECPD-2DC
         датчик MTN/EP080 (MTN/EP200)
      IP
      54
      65
      68
      Габаритные размеры
         прибор контроля NCB
         преобразователь сигнала MTN/ECPD-2DC
         датчик MTN/EP080
         датчик MTN/EP200
      мм
      166х77х40
      116х84х67
      М8х1; L36
      М16х1; L62
  • Технические характеристики прибора ОРР
      Параметр Ед. изм. Значение
      Входной сигнал мА 4..20
      Диапазон измерения
         с датчиком NCS22U5
      мм
      -5/10/15…+5/10/15
      Основная относительная погрешность измерений, не более % ±2,5
      Уставки, гистерезис и выдержка времени срабатывания   4 (настраиваемые)
      Журнал событий (статус события / дата и время начала / продолжительность в сек.)   ≤10
      Выходы реле по событиям   4
      Выход реле «неисправность» (опция)   1
      Параметры коммутируемых цепей В
      В
      А
      =30
      ~250
      5
      Раздвоение сигнала от полевой аппаратуры (опция)   4…20мА
      Интерфейс передачи данных во внешние системы (опции)   токовая петля 4…20мА
      RS 485
      Ethernet
      Modbus TCP/IP
      Резервированная память прибора SD-карта (опция) Гб 32
      Электропитание (или) В / Гц
      В
      Вт
      ~220±10%/50±1%
      =24
      15
      Температура эксплуатации
         прибор контроля
         преобразователь сигнала
         датчик
      °С
      -20...80
      0...70
      0…70
      Защита оболочкой по ГОСТ 14254
         прибор контроля
         преобразователь сигнала
         датчик
      IP
      54
      65
      68
      Габаритные размеры
         прибор контроля
         преобразователь сигнала
         датчик NCS22U5-20
         датчик NCS22U5-40
      мм
      166х77х40
      115х76х30
      80х55х21
      115х64х26

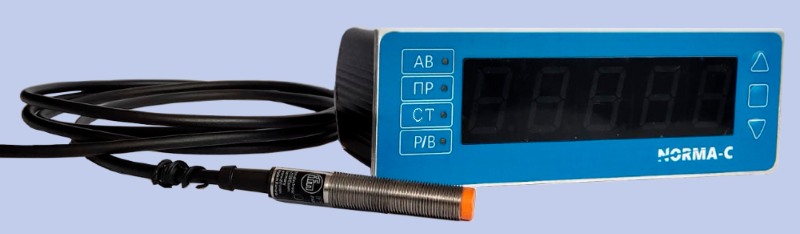

Прилад контролю швидкості обертання NCB0412

Одноканальний прилад контролю швидкості обертання турбіни з індикацією і вбудованим журналом подій

norma-rs

Функціональні можливості системи:

  •    Измерение частоты вращения вала турбин, насосов, вентиляторов, компрессоров;
  •    Цифровая индикация текущего значения параметра на табло прибора;
  •    Светодиодная индикация превышения уставок (ПР / АВ), индикация режимов работы агрегата (СТ / Р/В);
  •    Индикация состояния линии связи с датчиком и исправности прибора;
  •    Оперативный доступ к журналу событий через клавиатуру прибора, индикация присутствия не просмотренных событий в журнале;
  •    Выдача сигналов типа «сухой контакт» для внешних устройств светозвуковой сигнализации и устройств защиты;
  •    Подключение выносной индикации по линии RS-485;
  •    Возможность включения в состав автоматизированной системы NORMA;
  •    Интеграция с АСУ ТП предприятия по линии 4…20мА, RS-485 или Ethernet;
  •    Специализированное ПО для конфигурирования и настройки прибора.

В состав системы входит прибор контроля NCB 0412, блок выносной индикации NCB 1062 (щитовой монтаж) / 1060 (монтаж на агрегат) и индуктивный датчик IF5646 («IFM» Германия).

  • Технічні характеристики
      Параметр Ед. изм. Значение
      Диапазон измерения1 об/мин 3…45 000
      Дискретность об/мин 0,1
      Погрешность измерений, не боле % ±0,1
      Период обновления данных на табло с 2 (настраиваемый 0,35…3)
      Уставки, гистерезис, временная задержка срабатывания   4 (настраиваемые)
      Журнал событий (статус события / дата и время начала / продолжительность в сек.)   ≤10
      Выходы реле по событиям   2 (опционально до 4х)
      Выход реле «неисправность» (опция)   1
      Параметры коммутируемых цепей В
      В
      А
      =30
      ~250
      5
      Интерфейс передачи данных на вынесенную индикацию   RS-485
      Интерфейсы передачи данных во внешние системы (опции)   токовая петля 4…20мА
      RS 485
      Ethernet
      Modbus TCP/IP
      Резервированная память прибора SD-карта (опция) Гб 32
      Электропитание (или) В / Гц
      В
      Вт
      ~220±10%/50±1%
      =24
      15
      Защита оболочкой по ГОСТ 14254-96
         электронные блоки
         датчик
      IP
      54
      67
      Температура эксплуатации
         электронные блоки
         датчик
      °С
      -20...80
      -25…80
      Габаритные размеры
         электронные блоки
         датчик
      мм
      166х77х40
      М12х1; L71

      *1 - Верхняя граница диапазона частоты вращения (n) зависит от длины окружности вала (C) и длины метки (l), и рассчитывается по формуле: n=(Fn х l)/C х 60, где Fn – частота переключения датчика
